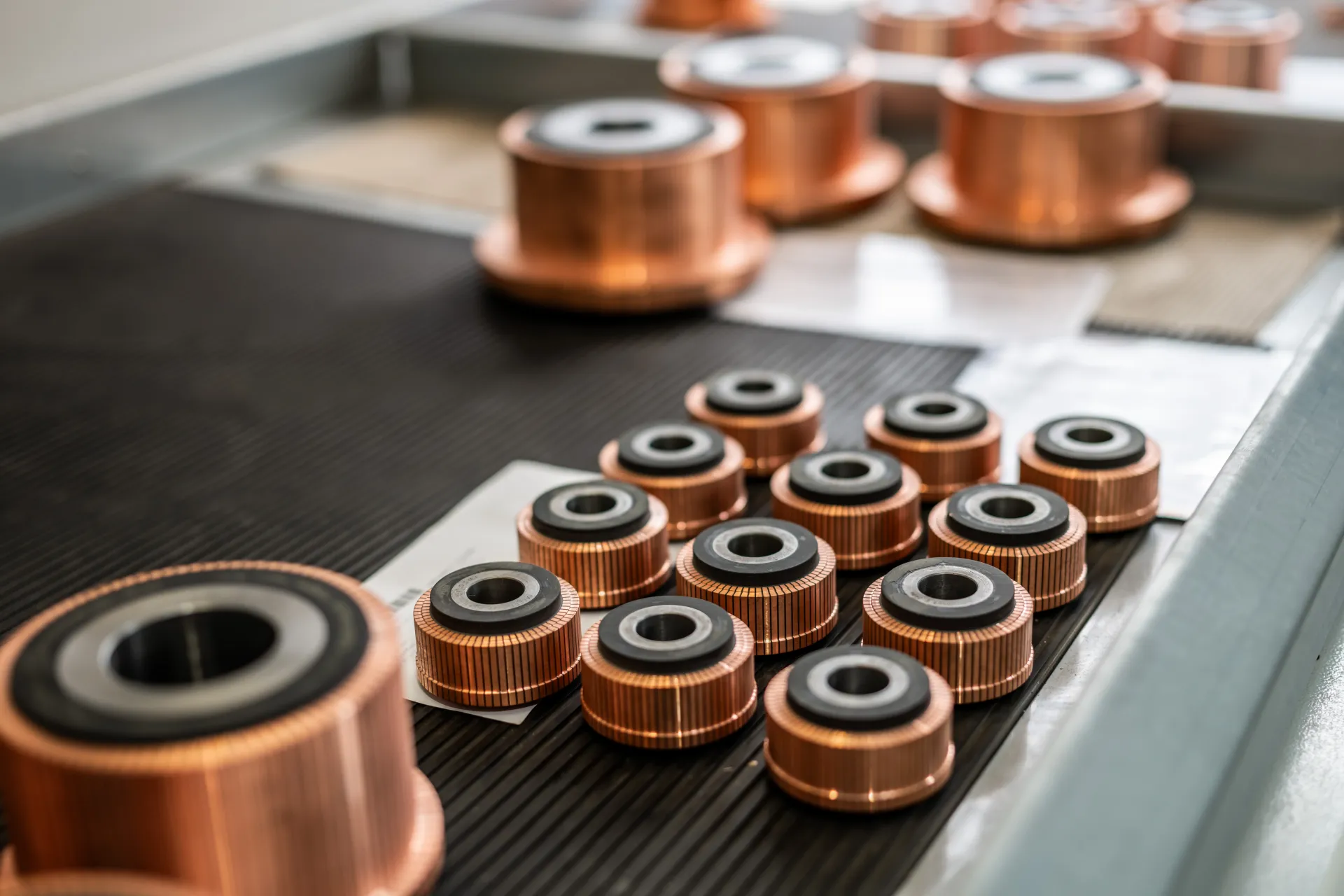

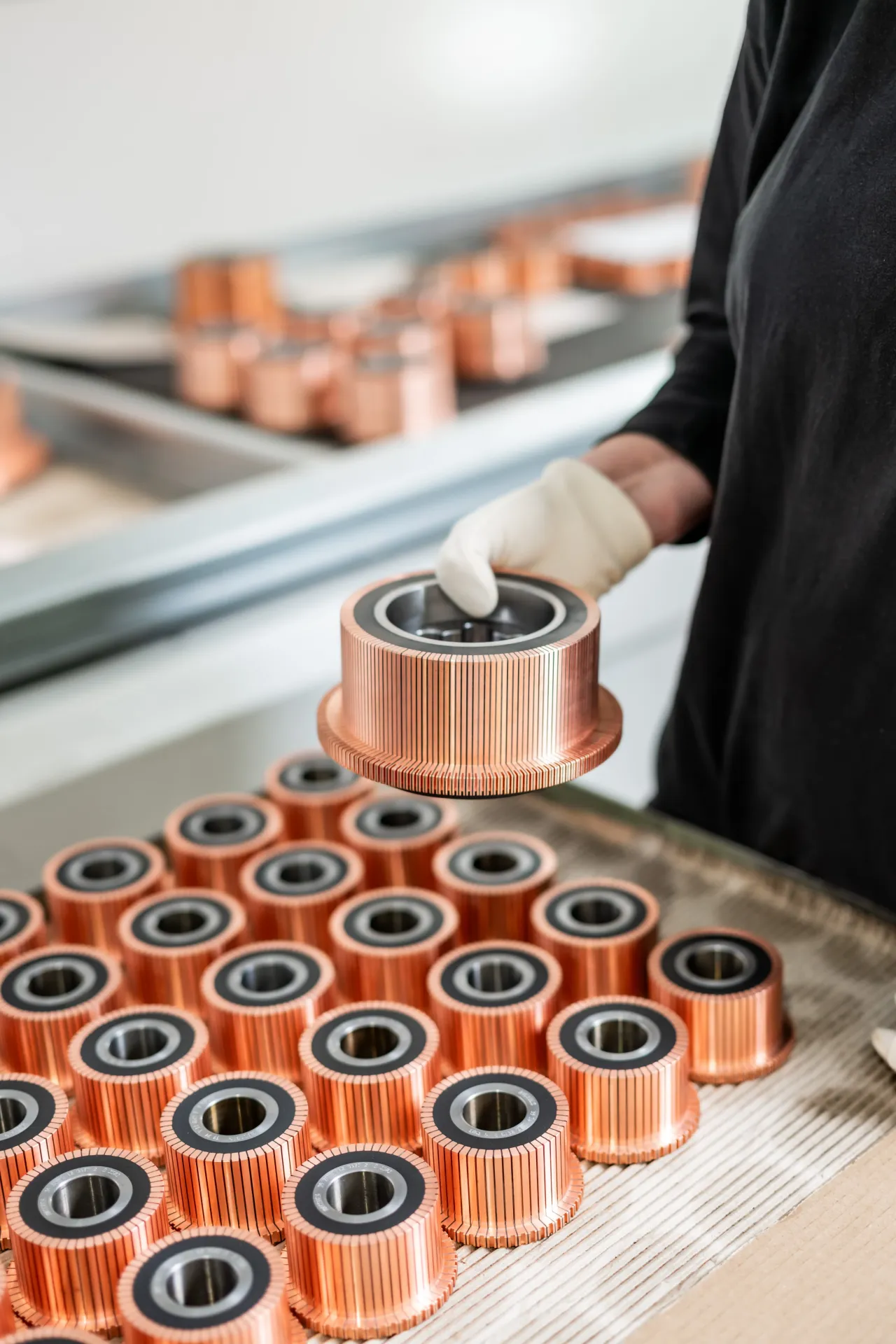

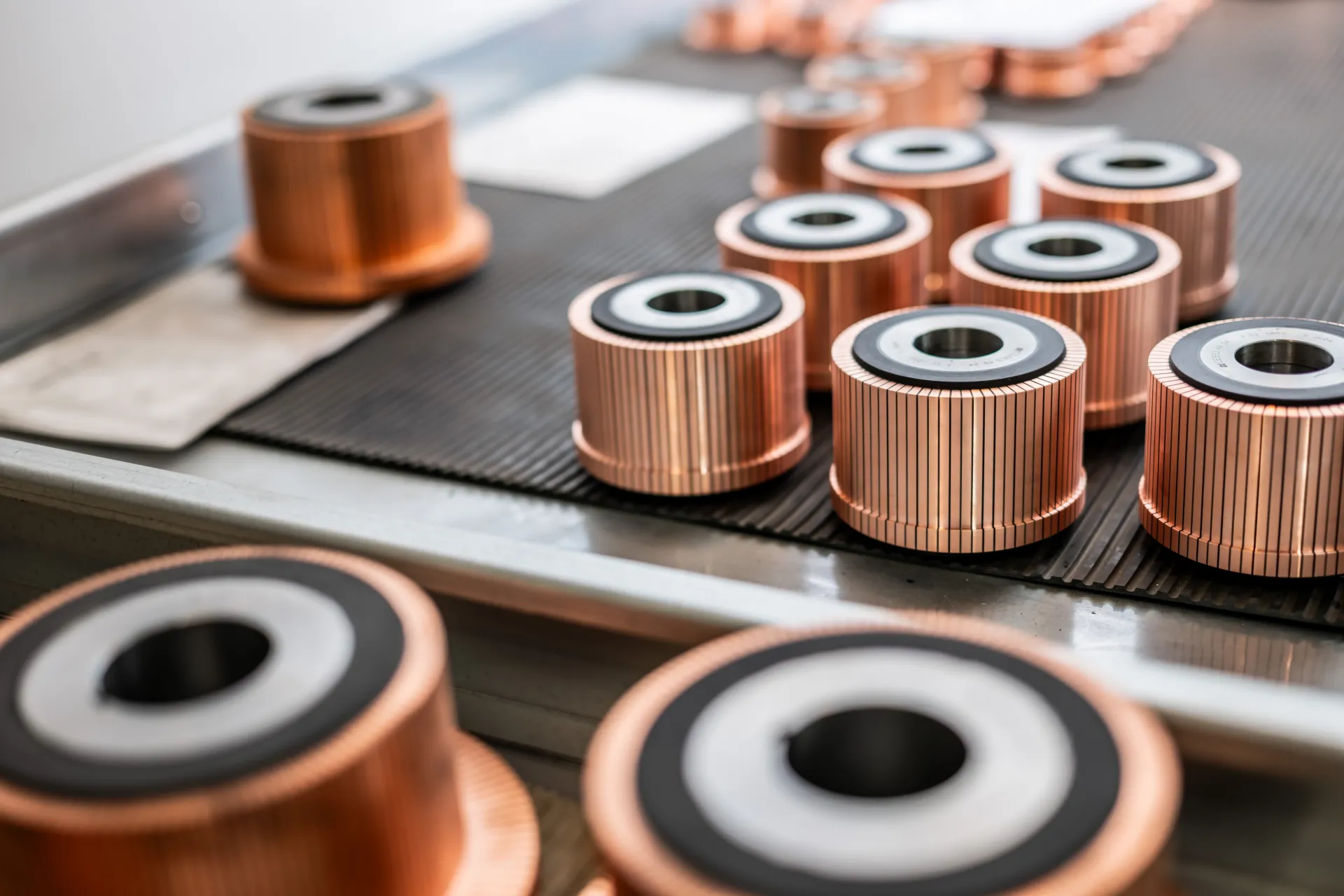

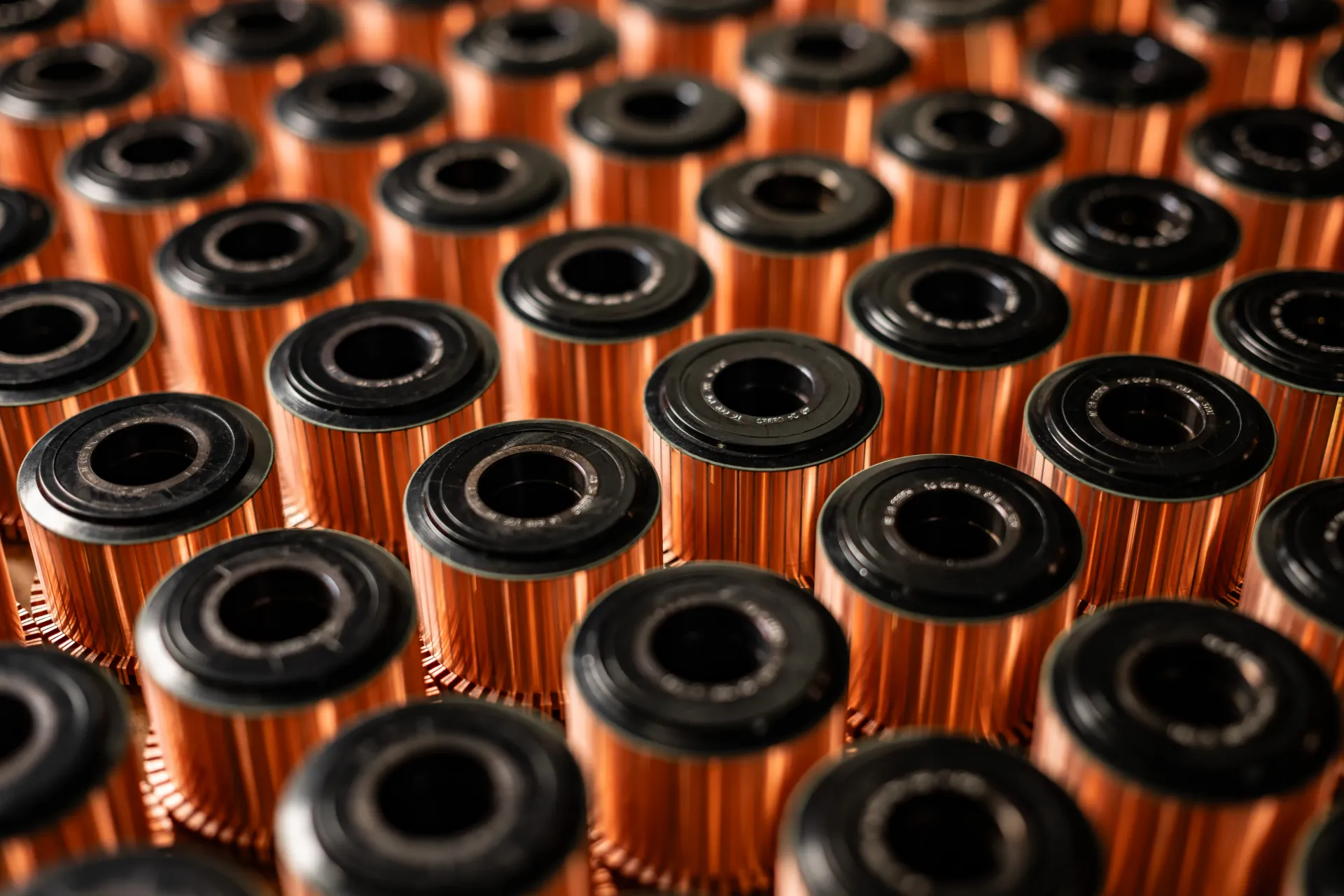

Lisované komutátory SUKaT

Lisované komutátory s průměry 40 – 400 mm pro vysoké obvodové rychlosti 60 – 80 m/sec silně tepelně namáhané – tepelná odolnost ve třídě F a H – s vysokou tvarovou stálostí. Použití pro vysoce mechanicky a tepelně namáhané motory manipulační techniky (vysokozdvižné vozíky) s variantou zejména vhodnou pro trakční motory.

Stáhnout katalog Poptat produkt

Koncepce řešení

Vnitřní konstrukce je odlišná od běžných konstrukcí lisovaných komutátorů. Zakotvení lamel do nosného pouzdra pomocí rybin s pevně definovaným tvarem a polohou lamely vzniká konstrukce, která vyniká vysokou radiální tuhostí a zajišťuje vysokou mechanickou stabilitu lamelového věnce komutátoru. Relativně tenká vrstva lisovací hmoty umožňuje velmi dobrý převod tepla mezi lamelovým věncem a pouzdrem komutátoru.

Výhody řešení

• Vysoká tvarová stálost při extrémně vysokých obvodových rychlostech a zvýšené teplotě
• Velký průřez pro chladicí kanály v pouzdru komutátoru nezávislý na délce komutátoru
• Vysoká účinnost chlazení motoru
• Vysoká rozměrová a tvarová přesnost
• Izolační třída F, na zvláštní požadavek třída H

Technická data

• Lamelová měď: CuAg 0,04 %, příp. 0,1 %, event. dle požadavku
• Lamelová izolace: mikanit, příp. dle požadavku
• Pouzdro komutátoru: ocel, provedení s ventilačními otvory různého provedení nebo bez ventilačních otvorů
• Rozsah průměrů: 4 0 – 400 mm
• Axiální délka lamely: 25 – 250 mm
• Komutátor v provedení bez nebo s praporkovou částí, s prořezanými drážkami pro vodiče, pocínovanými nebo bez pocínování, případně bez drážek

Komutátory lze vyrábět ve velkých i menších množstvích, případně kusově a to při nízkých nákladech na přípravu výroby a v krátkých dodacích lhůtách.
